光电直读远传水表
DN-20XL
视频介绍
立即咨询

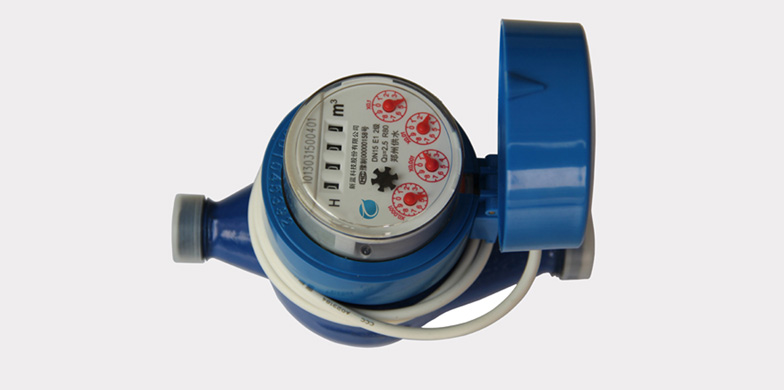

光电直读远传水表 DN-20XL

光电直读远传水表

新蓝科技有线远传水表采用M-BUS总线通讯,既可选择IC卡充值管控、又可实现远程抄控,支持阶梯水价,并具有布线简单、成本低、通讯成功率高等优点。光电直读有线远传水表采用光学字轮识别(OCR)技术直接判读水表字轮读数。电子直读有线远传水表采用迟滞防抖动技术,准确计量、存储、传送用水量。

光电直读水表用于计量管道中的水流量,利用光电原理对表头码盘进行编码,使读数更直接,更准确。管理部门可利用远传抄表方式直接读取表头信息,也可对具有阀控功能的光电直读水表进行开关阀控制,代替人工抄表,更方便,更快捷。

功能特点

技术特点及优势

  • M-BUS总线技术
    M-BUS总线技术
    可任意拓扑布线,安装简单,施工成本低
  • 故障自动停机技术
    故障自动停机技术
    线路异常时自动切断电源,故障排除后自动恢复
  • 智能供电技术
    智能供电技术
    只在抄表瞬间给表供电,不受外界磁场、雷电干扰的影响
  • 光电直读技术
    光电直读技术
    无需存储数据,真正达到零误差实时抄表
  • 多状态编码技术
    多状态编码技术
    采用“光电管+三路透光槽+边缘识别”技术
  • 模拟纠错技术
    模拟纠错技术
    在元件老化、强光干扰下,仍能准确抄读数据

技术参数

辅助你正确使用我们的产品

口径(DN)mm 15 20 25
过载流量(Q4)m³/h 3.125 5.00 7.875
常用流量(Q3)m³/h 2.50 4.00 6.30
分界流量(Q2)m³/h 0.05 0.08 0.126
最小流量(Q1)m³/h 0.0313 0.05 0.0788
测量范围(Q3/Q1) 80
误差 小流量:≤±5%   常用流量:≤±2%(冷水)、≤±3%(热水)
读数范围 电子直读:0.0001m³~99999.9999m³、其余0.0001m³~9999.9999m³
工作温度 冷水表:0.1℃~30℃;热水表:0.1℃~90℃
允许水压 0.03 MPa~1 MPa
压损等级 △p63(≤0.063MPa)
流动剖面敏感度等级 U10,D5
气候和机械环境安全等级 B类
电磁兼容性等级 E1
订货选择 通讯方式 M-BUS/无线
基表材料 铜/球墨铸铁/PPO
安装方式 水平/立式
水质选择 冷水/热水
控阀功能 有/无
付费方式 IC卡预付费/远抄后付费

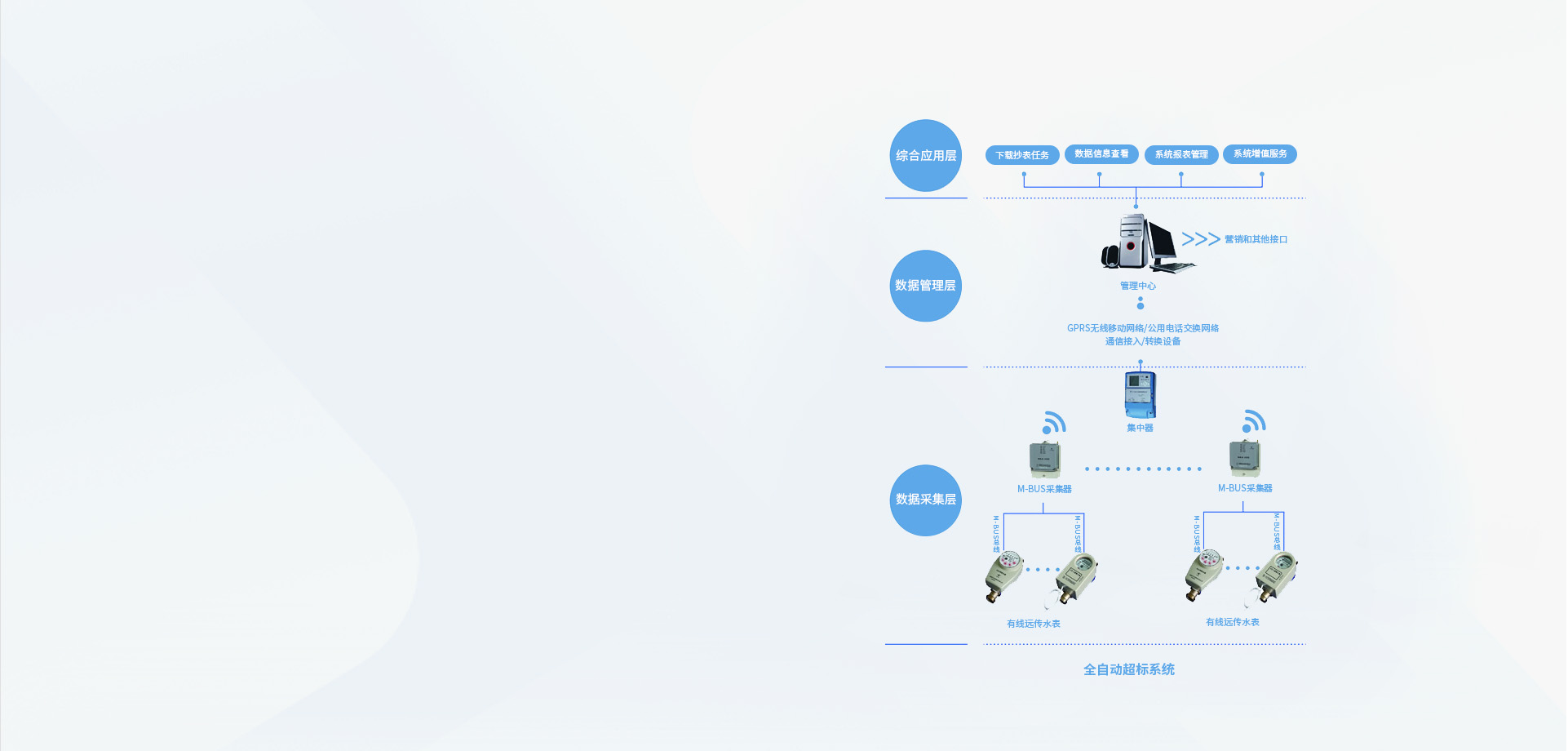

光电直读远传水表技术架构方案
光电直读远传水表技术架构方案

光电直读水表用于计量管道中的水流量,利用光电原理对表头码盘进行编码,使读数更直接,更准确。管理部门可利用远传抄表方式直接读取表头信息,也可对具有阀控功能的光电直读水表进行开关阀控制,代替人工抄表,更方便,更快捷。
